Pasos para construir tu seguidor

GONZAGO V1.1


Fase 1:


Sensores



Si bien es cierto esta etapa es una de las principales de un microbots,pues los hay de todos tipos infrarojos,contactos,ultrasonicos,etc.


Para nuestro caso necesitamos de sensores infrarrojos capaces de diferenciar la linea negra de la blanca,por lo cual hay 2 opciones:



Comprarse uno echo ,que seria en este caso los CNY 70 que son muy usados por su tamaño y simplicidad, o construirnos uno mismo un sensor casero semejante al CNY 70.









Si lo vemos de la parte economica un CNY 70 estaba bordeando en lima_peru los 15 soles la unidad,pero ahora han bajado hasta 8 a 6 soles,pero igual siguen caros comparado con el sensor casero que el costo promedio en su construccion es de S/ 3.50 a S/ 4.00.



Bueno en este caso nosotros vamos usar los sensores caseros construidos por nosotros mismos :




Empezando........!!!

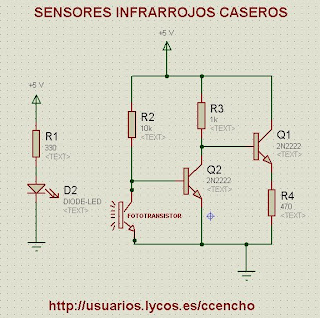

1.Diagrama de sensor








El diagrama muestra todos los valores de los componentes que intervienen en el sensor,solo tengo que aserles una sugerencia.



-El fototransistor que ven hay de todos tipos y modelos,en nuestro caso yo uso uno que bueno pense que era fototransistor ,pero por el nombre que me dijieron parece que no ,bueno en conclusion se llama diodo de silicona. O tambien pueden usar el fototransistor que tienen los mouses, que por cierto uno malogrado nos cuesta S/ 2.50 soles y contiene entre 2 a mas juegos de fototransistores.





LISTA DE COMPONENTES :



  • 1 Resistencia de 1 K de ( 1/4 watts ).



  • 1 Resistencia de 10 K de ( 1/4 watts ).



  • 1 Resistencia de 470 ohmios de ( 1/4 watts ).


  • 1 Resistencia de 330 ohmios de ( 1/4 watts ).



  • 1 diodo led emisor infrarrojo.



  • 1 fototransistor o diodo de silicona.



  • Alimentacion +5 vcc

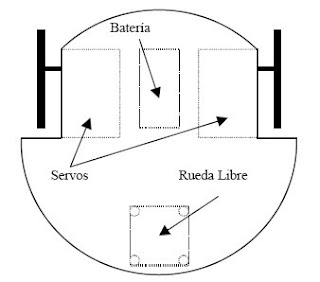

CHASIS:



El chasis o esqueleto del microbot es a elegir de acuerdo al criterio de cada uno, bueno en mi caso elegi el mas simple y mas factible para cumplir las caracteristicas basicas de todo seguidor lineas.

Y es como el que se muestar en la imagen por ejemplo:








MOTORES:



Los motores a utilizar van a ser un par de motores de continua DC, con caja reductora ,razon es que estos motores le otorgan a nuestro seguidor la fuerza necesaria y rapidez para poder realizar su recorrido.



¿Donde podemos encontrar estos motores?...Bueno esto lo encontramos en los carritos de juguete de nuestros hermanos,quien no ha destapado un carrito suyo para ver que hay adentro..Pero bueno el motor no solo debe estar solo, sino acompañado de un juego de engranajes ,lo cual le dara la fuerza necesaria para nuestro seguidor.



Este es el motor que yo utilise,buen torque,y comodo en Paruro(Lima) lo vende a 2 por S/5.00,la unica deventaja esque es algo grandesito,pero preciso para las reglas del concurso .






¡ ...Una ves tomado las fotos de los motores que utilise ,las publicare .......!



CIRCUITO PRINCIPAL :

Bueno pensaba publicarlo mas adelante pero ,aca esta ,es circuito donde recae casi todo y el cerebro que es el micro 16F84A de Microchip.

Se debe tener en cuenta que la conexion el driver L293B con respecto al PIC ,es la indicada ,pues se basa a la programacion echa en el PIC con sus respectivos puertos.





Si quieres ver la imagen en tamaño completo has clic aqui


Si lo quieres descargar has click a este LINKs , de ahi espera un momento y has click aca:

LISTA DE COMPONENTES :


  • 1 PIC 16F84A


  • 1 Driver L293B


  • 1 Integrado 74LS14


  • 2 condensadore de 22pf o 27 pf


  • 1 Resistencia de 100 ohmios


  • 1 Resistencia de 10 K


  • 5 Res¡stencias de 330 ohmios


  • 1 Crystal de 4 Mhz


  • 5 Diodos led


  • 2 Motores Dc ( con caja reductora)


  • 1 Pulsador


  • Herramientas,multitester,fuente,cables,etc

Bueno eso es sobre la primera fase,muy pronto la segunda fase,que tratara sobre...!



Pueden tambien ver este mi otro enlace RoboticaCcencho

Les informo sobre el ultimo evento de robotica que sera el 5 de mayo llamado

AMERICA ROBOTS 2007



- Configuracion y programacion del pic 16F84A u otro a utilizar.

- Codigo del programa.

- Eleccion del programa utilizar ya sea Picbasic ,C++ , o el propio asembler.

- Presentacion de el diagrama de la tarjeta a escala completa.

- Finalmente implementacion y montaje del circuito.
